大音量ブザー (３０分タイマー)説明書

-




基本動作

デフォルトでは起動後

  • 設定を表す複数回の短いビープ（例：３０分なら３回）
  • １分毎に短いビープ（Keep Alive）
  • 設定時間（例：３０分）経過したら、長いビープを３秒毎に繰り返し

設定時間の変更

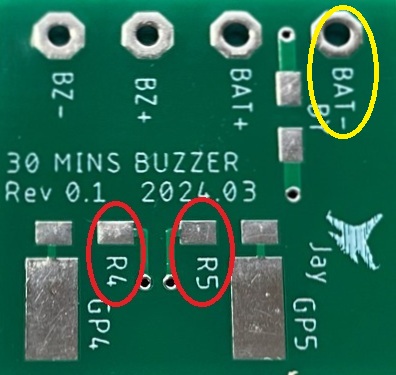

設定時間は基板のR4/R5端子を「BAT-」にジャンパーすることで変更します。

  • 30min (デフォルト)            R4 OPEN　        R5 OPEN
  • 20min                                       R4 OPEN            R5 JUMPER
  • 60min                                        R4 JUMPER        R5 OPEN
  • 40min                                        R4 JUMPER        R5 JUMPER

２０分設定の例
