半導体レーザーNeje master 2 Plus 備忘録

-

Homing Speed指定

設定確認：Consoleにて”$$”

$25=4000 -> $25=1000 に変更

Jobの移動スピード設定　（未）

$110,$111

$120,121



終了時ポジション指定

終了時ホームに復帰させるとヘッドがガイドにぶつかるので、ここで終了時ポジションを指定する。




1.7.03  1.6.02 インストール時の再設定









単位設定
移動スピード設定




カットテスト結果

Air 1.5bar　Focus 6.3mm

  • 文字エングレーブ        speed 2000 mm/min, power 20%

PLY（べニア）カット

  • 1.5mm PLY (KK hobby)　500 mm/min　60~70%,
  • 1.6mm PLY(ホクレイ)　400mm/min 85% (Savage Bobber胴枠作成時の設定)
  • 3.0mm PLY(ホクレイ)　250mm/min 80%
  • 1/8 PLY (Towerhobbies) 切れず

バルサ　カット

  • 1/16 Balsa Hard (Towerhobbies) 1000mm/min 60%
  • 1/8 Balsa　Hard（Towerhobbies）300mm/min 70%
  • 1.5mm Aliexpress 700mm/min 60%
  • 2.0mm Aliexpress
  • 3.0mm Aliexpress
  • 5.0mm Aliexpress





 半導体レーザーNeje master 2 Plus
【寸法】


【エアーアシストAF6】取り付け
レンズを2.5mm隙間を空けるまで緩める
Oリングを取り付け

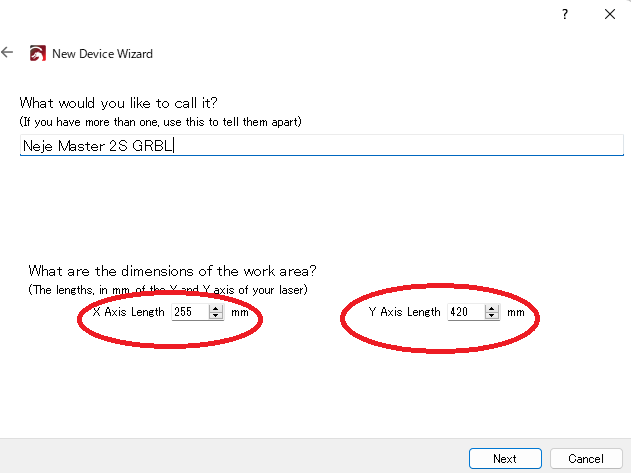

【LightBurn設定】
移動速度を6000→1000mm/minに変更する。4000以下にしないと、ホーム移動時フレームに衝突防止。


ホーム設定：エアーアシストノズルをつけた場合、ホーム移動するとぶつかる。
ワークエリアを小さく設定するか、起動時などのホームに移動しないようにする？

Kerf Test



https://www.printables.com/model/266576-laser-cutter-slot-and-tab-clearance-test-3mm-mater



https://www.instructables.com/How-to-Adjust-for-Wood-Thickness-and-Kerf-on-a-Las/



https://forum.lightburnsoftware.com/t/learning-the-uses-of-kerf/59268/23

https://www.youtube.com/watch?v=RETtEIOv2Ps
