OLEDを接続したときの備忘録（8266EX:NodeMCU,Wemos D1 mini)

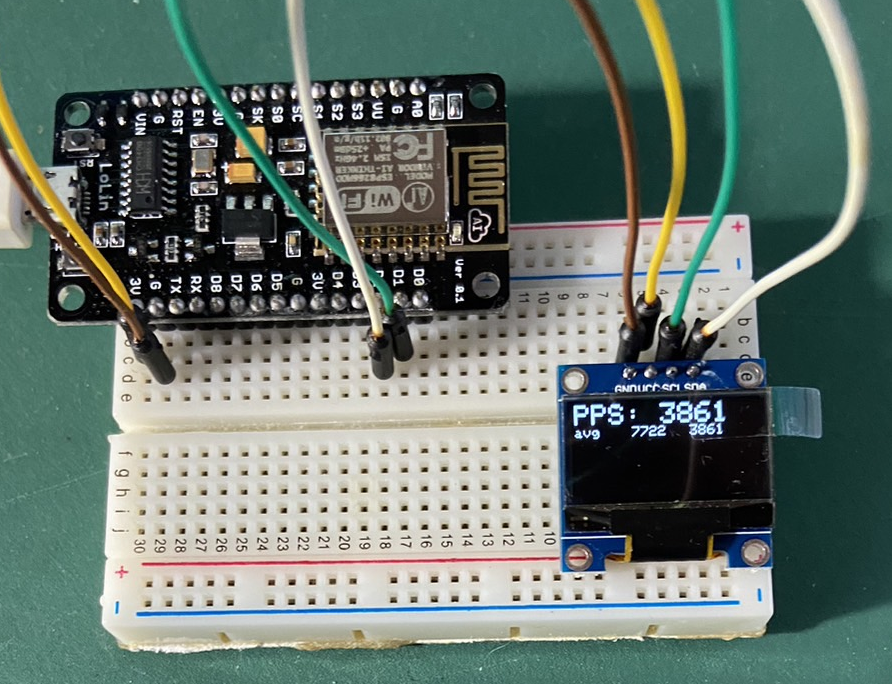

Lolin NodeMCU V3 に OLEDを接続

サンプルプログラムを改造して動作確認。（ソース）

1）i2Cのアドレス。

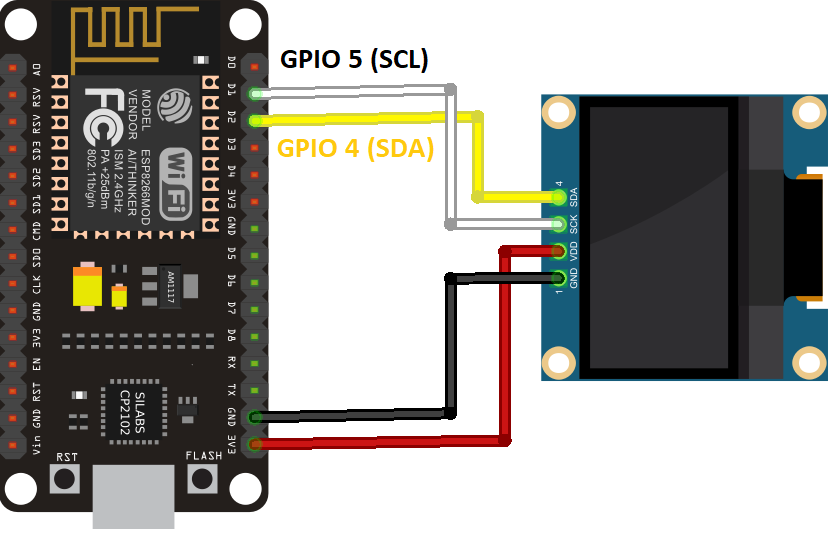

NodeMCUのi2CピンはD1/D2



2）OLEDのi2Cアドレスは基板の裏を見て抵抗の位置が"0x78"

プログラムでは"0x3C"を指定する。

oled.begin(SSD1306_SWITCHCAPVCC, 0x3C);

NodeMCUのPINアサインは以下のファイルに書いてある。C:\Users\xxxx\AppData\Local\Arduino15\packages\esp8266\hardware\esp8266\3.1.2\variants\nodemcu\pins_arduino.h

#ifndef Pins_Arduino_h

#define Pins_Arduino_h

#define PIN_WIRE_SDA (4)

#define PIN_WIRE_SCL (5)

static const uint8_t SDA = PIN_WIRE_SDA;

static const uint8_t SCL = PIN_WIRE_SCL;

#ifndef LED_BUILTIN

#define LED_BUILTIN 2

#endif

#define LED_BUILTIN_AUX 16

static const uint8_t D0   = 16;

static const uint8_t D1   = 5;

static const uint8_t D2   = 4;

static const uint8_t D3   = 0;

static const uint8_t D4   = 2;

static const uint8_t D5   = 14;

static const uint8_t D6   = 12;

static const uint8_t D7   = 13;

static const uint8_t D8   = 15;

static const uint8_t D9   = 3;

static const uint8_t D10  = 1;

#include "../generic/common.h"

#endif /* Pins_Arduino_h */

Wemos D1 mini

#include <Wire.h> //i2c

#include <Adafruit_GFX.h> //https://github.com/adafruit/Adafruit-GFX-Library

#include <Adafruit_SSD1306.h> //https://github.com/adafruit/Adafruit_SSD1306

const int lebar=128;

const int tinggi=64;

const int reset=-1;

Adafruit_SSD1306 oled(lebar,tinggi,&Wire,reset);

void setup()

{

  oled.begin(SSD1306_SWITCHCAPVCC, 0x3c);

  oled.clearDisplay();

  gpsSerial.begin(GPSBaud);

}

OELD 1.3" SH1006に変更する場合

ライブラリー差し替えの他にコマンドが複数異なる。
